DOMAINES D'INTERVENTION

ELECGI avec ses équipes spécialisées peut intervenir sur tout le territoire Malagasy pour vous accompagner dans la réalisation de vos projets tertiaires, industriels et habitation et ce dans les meilleurs délais, avec la qualité requise et suivant les plus stricts respect des normes en vigueur
pour valoriservotre satisfaction.

Nous pouvons étudier tout type de projet, en réalisant des devis d'électricité gratuits sur des installations électriques courant fort, courant faible et dépannages, avec entre autre:

1. Courants Forts:

  • Installations électrique de bâtiments neufs,
  • Réhabilitation et remise en conformité d'anciennes installations,
  • Protection des bâtiments (paratonnerre, parafoudre, mise à la terre),
  • Installation de transformateurs, onduleurs, groupes électrogènes, stabilisateurs,
  • Étude et câblage d’armoires électriques et de coffrets électriques (Tableautier),

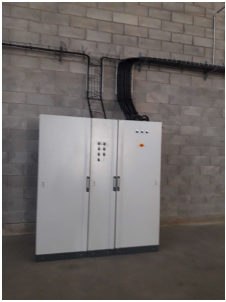

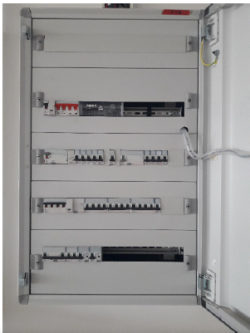

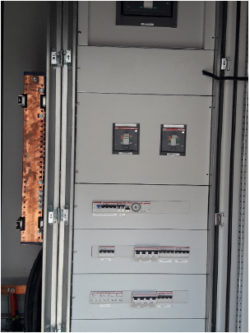

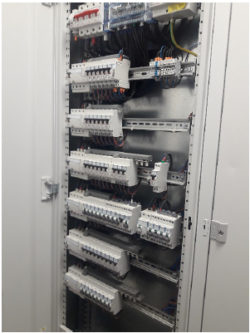

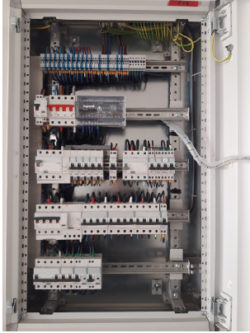

1.2 Étude et câblage d'armoires électriques et de coffrets électriques (tableautier):

Le tableau électrique est un élément important de la sûreté d'une installation électrique. Il doit être conçu et réalisé en respectant des règles précises

a. Équipes :

ELECGI dispose des électrotechniciens, hautement qualifiés pour réaliser vos câblages des Armoires et des Coffrets électriques, dans les règles de l’art et avec le plus grand respect des normes en vigueur.

Comme chacune de nos activités, les équipes "réalisation d’armoires électriques et coffrets électriques" / Tableautier est encadré par notre process qualité.

b. Équipements :

Afin d’assurer une prestation de Tableautier, nos techniciens ont accès aux équipements complets et performants : (Machines-outils, Divers Outils et outillages, tables, banc de test, …).

Nos équipes« Tableautier » bénéficie également des logiciels ECODIAL, … pour réaliser à la demande du client les schémas électriques et la représentation virtuelle en 2D des appareillages, platines, Portes des coffrets et des armoires électriques, en lien avec le schéma électrique.

c. Élaboration :

Notre Prestation peut se présenter en deux options :

Option 1 :

Nous réalisons l’étude concernant la réalisation de votre armoire/coffret électrique.
En tant que Tableautier et intégrateur conseil ELECGI conçoit le schéma de câblage optimal correspondant à votre cahier des charges pour la fabrication de votre armoire/coffret électrique

Option 2 :

Nous réalisons la réalisation de votre armoire/coffret électrique avec vos schémas de câblages finalisés par vos soins.
finalisés par vos soins.
En tant que Tableautier et intégrateur prestataire, ELECGI exploite vos schémas de câblage pour réaliser votre armoire/coffret électrique.

d. Procédure :

d.1. Études :

L’« étude » intègre les différentes phases ci-dessous:

  • Phase 1

« Co-développement des produits d’origine », conduite en collaboration entre notre bureau d’études, l’utilisateur et le constructeur d’origine (ex : ABB, Legrand, Schneider …), afin de concevoir la solution le plus performante.

  • Phase 2

Réalisation des schémas électriques en exploitant la solution déduite de la phase 1.

  • Phase 3

Modélisation (Visualisation) en 2D, pour faciliter les étapes de validations et pour votre utilisation dans votre documentation, pour faciliter les révisions et futures versions de votre armoire/coffret électrique.

  • Phase 4

Étude et Apport de solutions logistiques: mise en stock des produits, mise en place de processus de livraisons à délai court,...

d.2. Construction des ensembles :

La construction des ensembles doit être conforme aux exigences des normes :

  • NF EN 61439-1 &2 ;
  • NF C15-100 ;
  • IEC 1140 ;

Ainsi que des recommandations constructives de bon sens.

Nous adaptons et concevons le système selon les besoins précis de l’utilisateur final, ainsi nous travaillons directement avec lui pour définir les besoins particuliers du projet et pour déterminer les spécifications appropriées de l’ENSEMBLE.

  • Montage des enveloppes (Armoires et Coffret)
  • Mise en oeuvre des barres cuivre rigides
  • Mise en oeuvre des appareillages (Protections, commandes, contrôles…)
  • Mise en oeuvre des barres souples
  • Câblage des appareillages (Protections, commandes, contrôles…)
  • Mise en oeuvre des conducteurs de neutre et les conducteurs de protection
  • Construction des ensembles métalliques
  • Séparations à l’intérieur d’un ensemble
  • Construction des ensembles à isolation totale
  • Poussoirs et voyants
  • Degrés de protection
  • Manutention des ensembles.

d.3. Essais de vérification:

Les tests à effectuer par le constructeur d'ensemble (Tableautier)

Les essais individuels de série, parfois appelés essais de l'ensemble, prescrits et définis par la norme NF EN 61439-1, doivent être effectués sur l'ensemble par le Tableautier, après assemblage et câblage les vérifications individuelles de série incluent certaines inspections visuelles et le seul essai instrumental réel est l'essai diélectrique (tension de tenue à fréquence industrielle à 50 Hz et tension de tenue aux chocs).

Ces vérifications sont destinées à détecter les défauts de matériaux et de qualité des composants et de s’assurer du fonctionnement correct de l’ensemble fabriqué.

2. Courants Faibles:

  • Câblage réseau informatique,
  • Câblage réseau téléphonique,
  • Câblage réseau télévision.
